1) calcul de la frequence de rotation :
1) vitesse de coupe
On determine la vitesse de coupe Vc en fonction du materiau utilisé et du type d'outil utilisé :
2)frequence de rotation
En fraisage, on determine la fréquence de rotation N en tour par minute (tr/min) grâce à la formule :
1) vitesse de coupe
On determine la vitesse de coupe Vc en fonction du materiau utilisé et du type d'outil utilisé :
| materiau |
outils acier rapide |
outil carbure |
| acier |
10m/min |
100m/min |
| aluminium |
50m/min |
pas de carbure sur de l'aluminium |
2)frequence de rotation
En fraisage, on determine la fréquence de rotation N en tour par minute (tr/min) grâce à la formule :
On peut simplifier la formule par :
N = Fréquence de rotation (tr/min)
Vc = Vitesse de coupe (m/min)
π ≈ 3.14159
D = Diamètre de la fraise (mm)
2) Calculer la vitesse d'avance

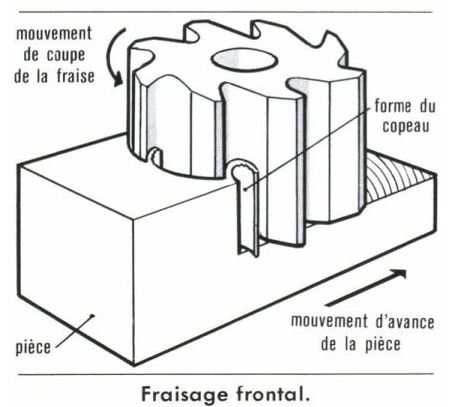

La vitesse d'avance de la pièce est determinée par la formule :
f = L'avance par dents (mm/dent) -> En ébauche = 0.1 < f < 0.3 mm/dent
-> En finition = 0.5 mm/dent
Z = Le nombres de dents de la fraise
N = Fréquence de rotation (tr/min)
2) Calculer la vitesse d'avance
La vitesse d'avance de la pièce est determinée par la formule :
Vf=f*Z*N
Vf = Vitesse d'avance (m/min)f = L'avance par dents (mm/dent) -> En ébauche = 0.1 < f < 0.3 mm/dent
-> En finition = 0.5 mm/dent
Z = Le nombres de dents de la fraise
N = Fréquence de rotation (tr/min)
