L'outil de fraise


La fraise est un outil permettant l'usinage d'une matière (métal, bois, etc...) via une fraiseuse.

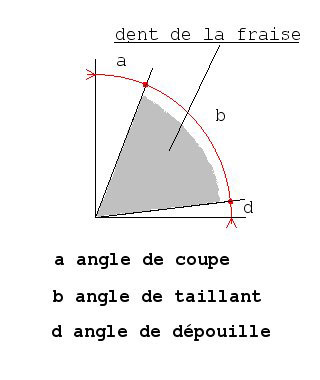

Principe de base du fraisage :

Angle de coupe : Angle qui va permettre l'enlèvement de matière
Angle de taille : Angle qui va tailler la pièce
Angle de dépouille : Angle qui empèche le talonnement de la fraise sur la pièce

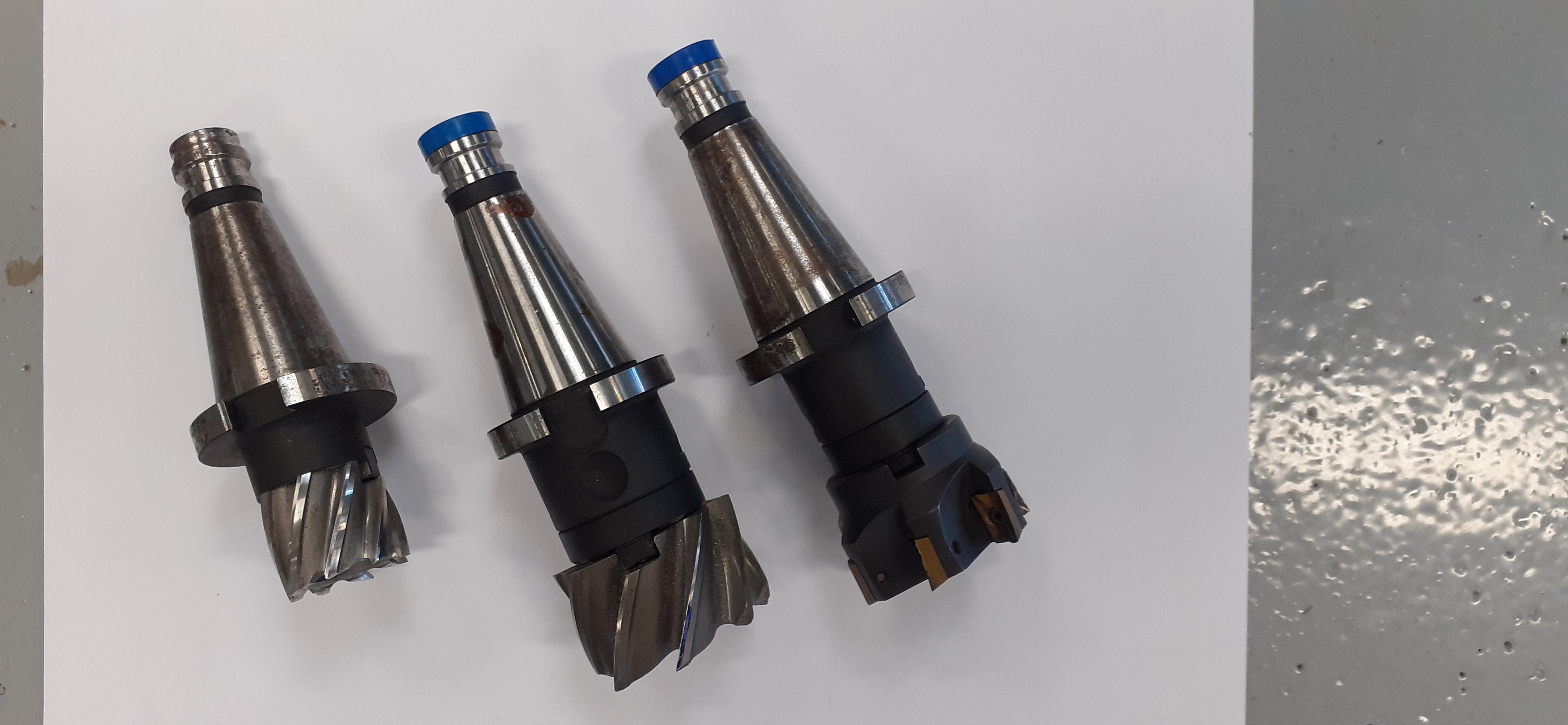

Il existe plusieurs types de fraises


1- La fraise à 2 tailles

La fraise à 2 tailles est la fraise la plus utilisée et la plus importante :


La fraise cylindrique 2 tailles peut-être utiliséee pour plusieurs usages :
_Surfacer (avec sa face plane)
_Contournage (avec sa périphérie)
_Épaulement, sa fonction principale (voir schéma)

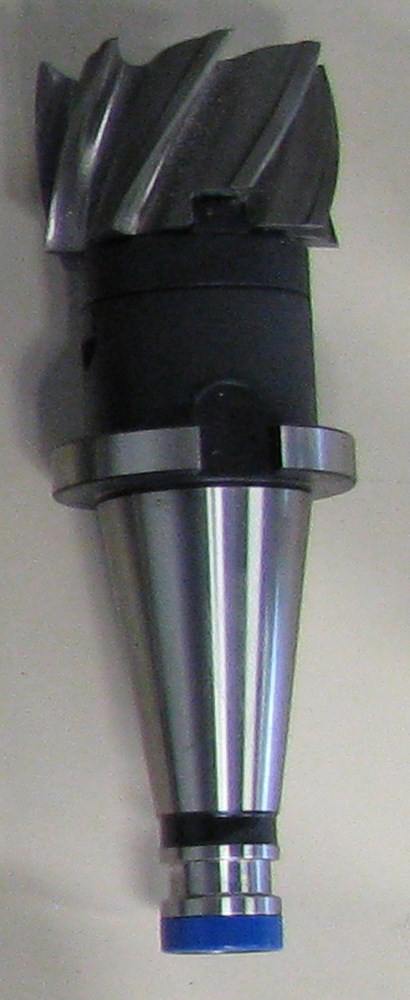

Photo d'une fraise 2 tailles

2- La fraise pour rainures en T

Cette fraise qui ressemble à une fraise 3 tailles sert à usiner les deux parties qui sont en retrait dans une rainure en T.
Les rainures en T sont très employées sur les machine-outils (tables) et également sur de nombreux outillages pour la fixation de matériels.
Cette fraise se trouve soit en attachement cônique, soit en attachement cylindrique.
Elle est très souvent à denture alternée, mais on la trouve également en denture droite.
Leurs dimensions sont en rapport avec les dimensions des rainures qui elles, sont normalisées.
Pour l'usinage, il faut tout d'abord faire une rainure droite (col de la rainure) avec une fraise 3 tailles, puis uisner les deux parties en retrait
de la rainure en T suivant le guide.

3- La fraise à chanfreiner

La fraise à chanfreiner est une fraise qui possède deux valeurs de l'angle de pointe H : 60° et 90°.
Elle sert, comme son nom l'indique, à faire des chanfreins sur le bords de trous ou sur des arrêtes rectilignes ou courbées.
Cette fraise se trouve avec attachement à queue cylindrique pour l'usinage de chanfreins sur les arrêtes de pièces et la fraise à queue cônique
est préférée pour chanfreiner les trous.


4- Le materiel du crsa

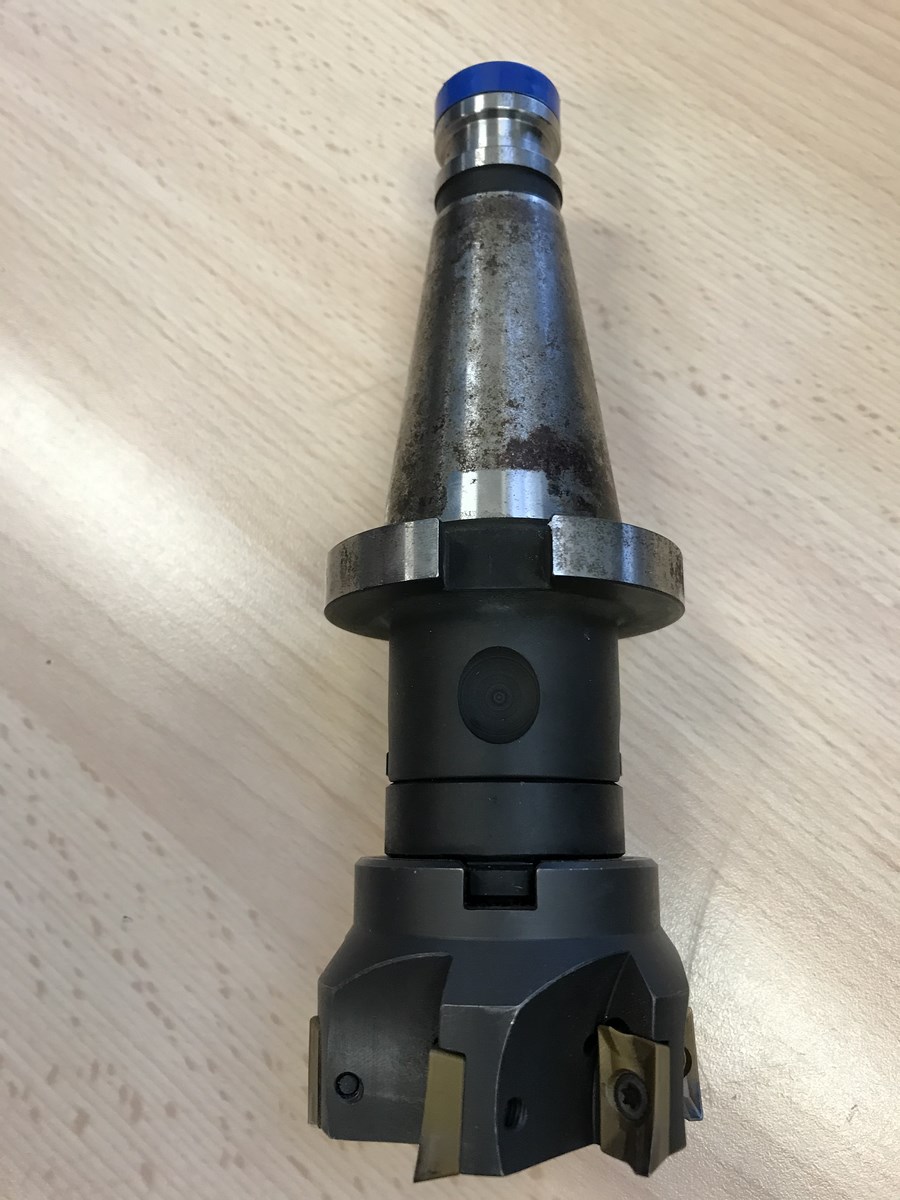

outil de coupe en carbure metallique pour l'acier :

outil de coupe en acier rapide pour acier / aluminum :

mandrin porte pince :
la pince accepte un outil à accroche cylindrique de diametre similaire à celui de la pince .
