1: Fréquence de rotation


Voici la formule de rotation qui permet de régler le tours


N= (1000*V)/ (π*D)

N: Fréquence de rotation en tours/minutes
D: Diametre de la piece a usiner en mm
V: Vitesse de coupe en metres/minutes
π: 3.14

Voici la formule simplifiée pour vous simplifier la vie

N= 320*(V/D)

N: Fréquence de rotation en tours/minutes
D: Diametre de la piece a usiner
V: Vitesse de coupe en metres/minutes

La vitesse de coupe est fonction du matérieaux a usiné et de l'outil :

Les vendeurs des outils de coupes fournissent les vitesses:

        Outil                      Matiere à usiné               Vitesse de coupe

Acier rapides         -->       Acier doux            =     10  m . min
Acier rapides         -->       Alluminium            =     50  m . min

Carbure métalique  -->       Acier doux            =     100 m . min
Carbure métalique  -->       Alluminium            =     IMPOSSIBLE !!!


2: Calcul d'avance

Voici la formule  du calcul d'avance :

Va= F*Z*N

Va: Vitesse d'avance
F:     Pour une éboche: 0.3 Pour une finition: 0. 05
Z: Nombre de dent ( en l'occurence 1)
N: Tours/minutes

3: Mise en oeuvre sur la machine

EX: On réalise un épaulement sur une pièce en acier doux d'un diamètre de 30mm, l'usinage se fera avec un outils en carbure.

   Donc la forumle est 320*(100/30)=1 066,67 tr/min

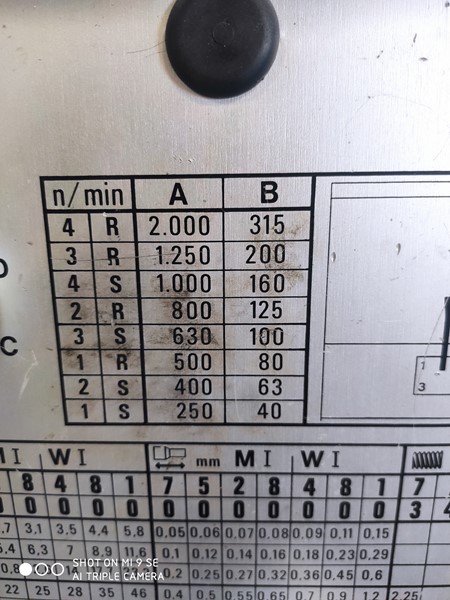

donc pour 1 066.67 tr/min on va dans la case 1000 (prendre la valeur la plus proche) qui est la case A et on va donc paramétrer la machine comme on nous l'indique sur le A positioner sur le S en vitesse 4.

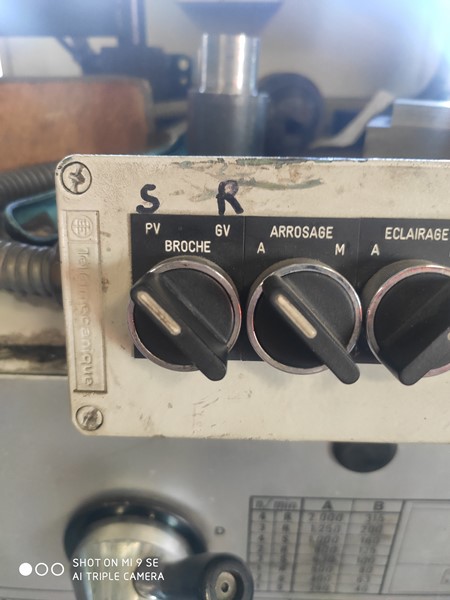

on positionne sur le S

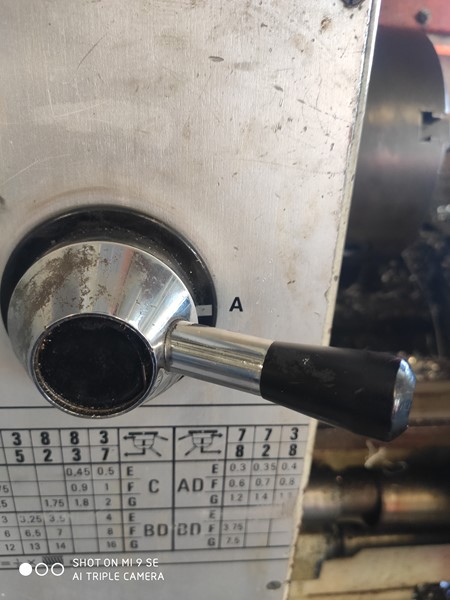

ensuite sur le A

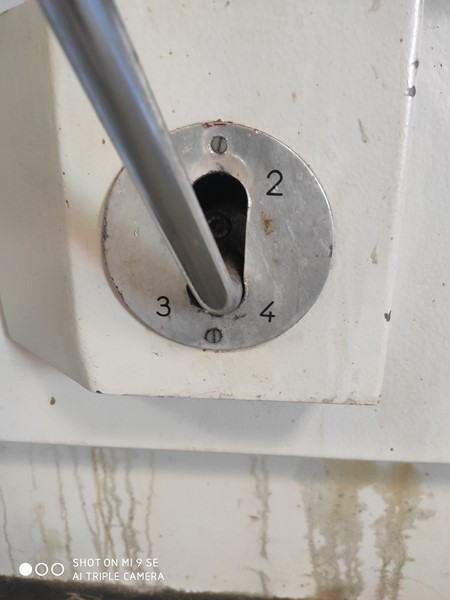

en vitesse 4
