A quoi sert le trusquin
:
Le trusquin remplace l'utilisation du réglet et de la pointe à tracer.
Pour cela il faut savoir l'utiliser :

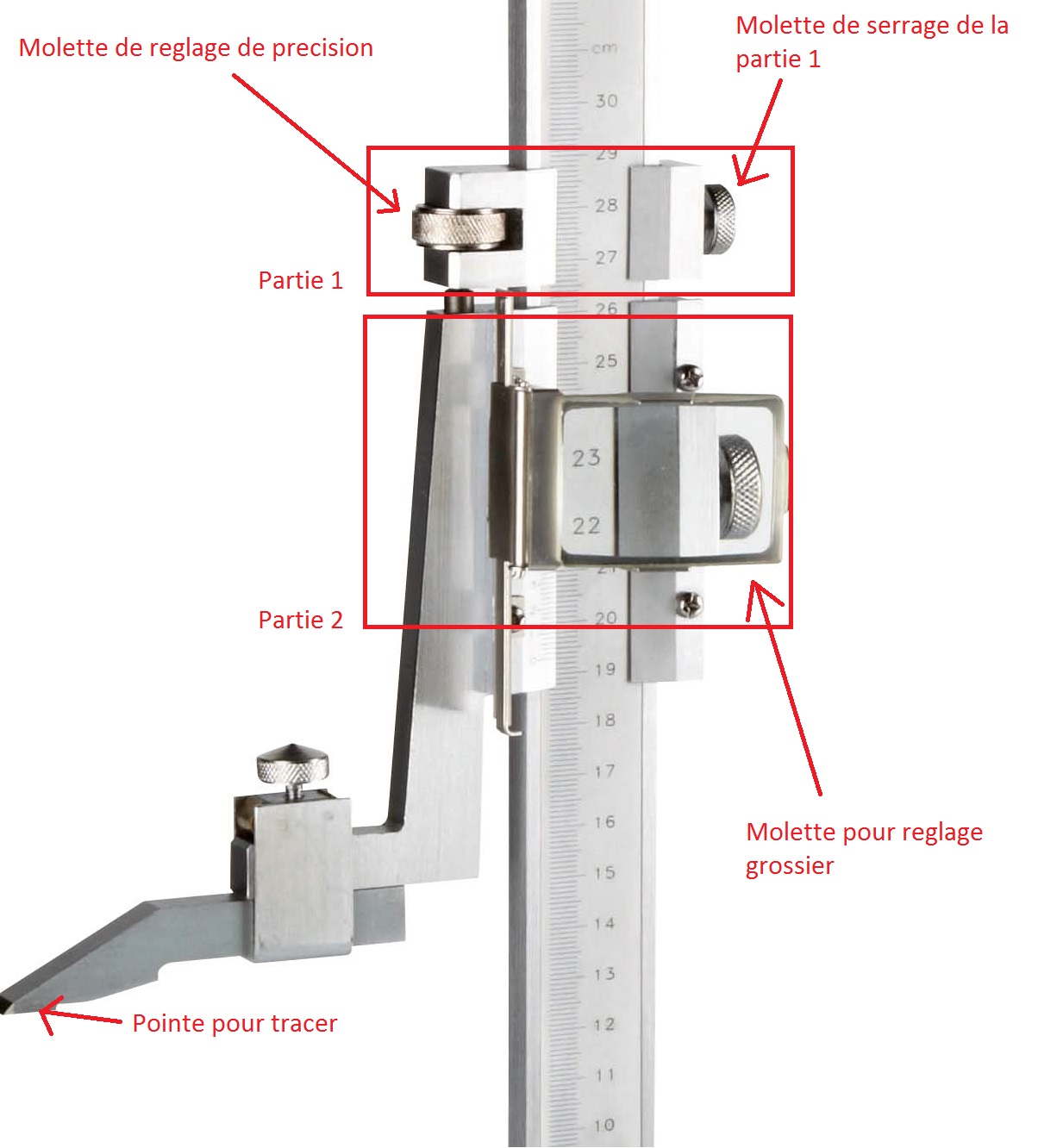

La partie 1 : Sert a avoir un réglage precis.
La partie 2 : Est le vernier, Elle sert à régler la mesure exacte pour le traçage.
L'utilisation :
A l'aide de la molette de la partie 2, on approche le vernier de la mesure choisie.
On sert la partie 1 à l'aide de la molette de serrage. L'ensemble est bien fixe.
Lorsque l'on agit sur la molette de réglage de la partie 1, la partie 2 vas bouger et on pourra, à l'aide du vernier, avoir un réglage très précis.
Pour tracer, on positionne le trusquin et la pièce sur le marbre.
En laissant bien la base du trusquin sur le marbre, on plaque sa pointe contre la pièce et on la fais glisser contre notre pièce.
Une marque est bien visible et on a plus qu'à marquer à l'aide du pointeau l'endroit ou l'on va percer.
Video réglage trusquin :
Video traçage trusquin :
Une fois le traçage efféctué, on peut passer au perçage.
