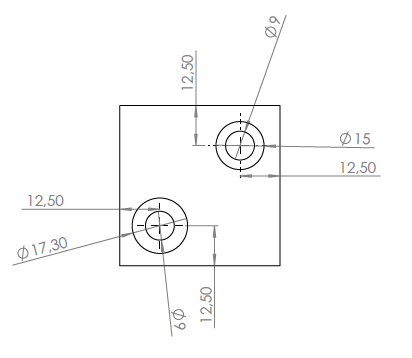

Il s'agit de fabriquer l'assemblage suivant:   voir en pdf    voir l'assemblage solidworks:

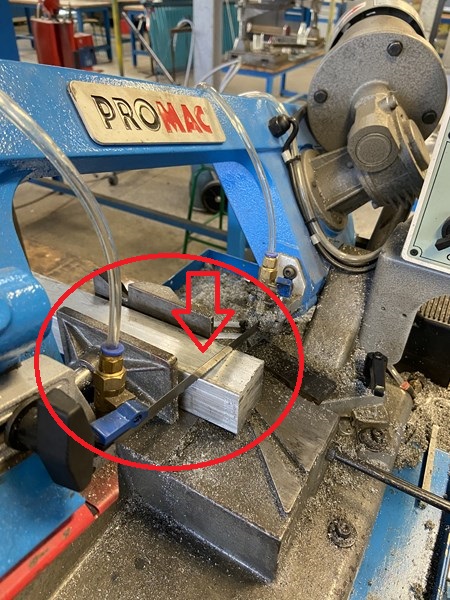

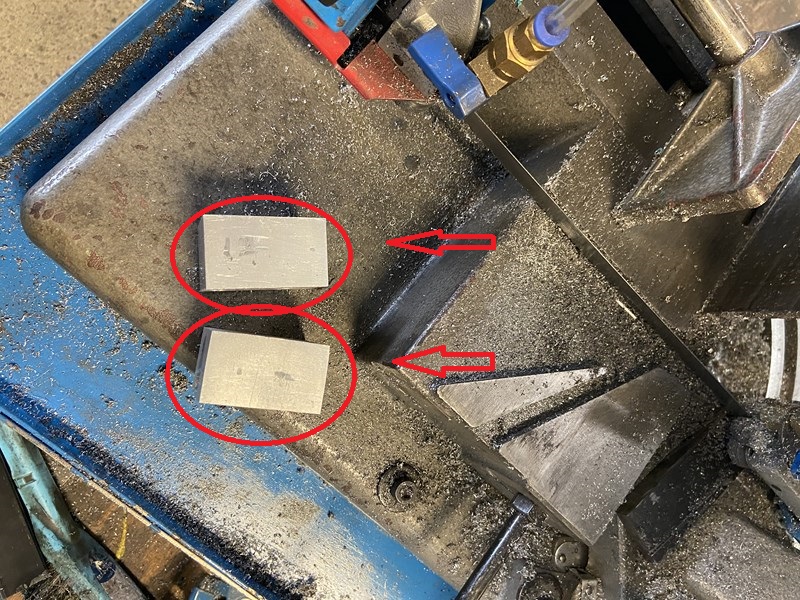

1. On coupe deux pieces d'alluminium carrés 50x50 longueur 40mm  on utilise la scie à ruban V=50m/mn

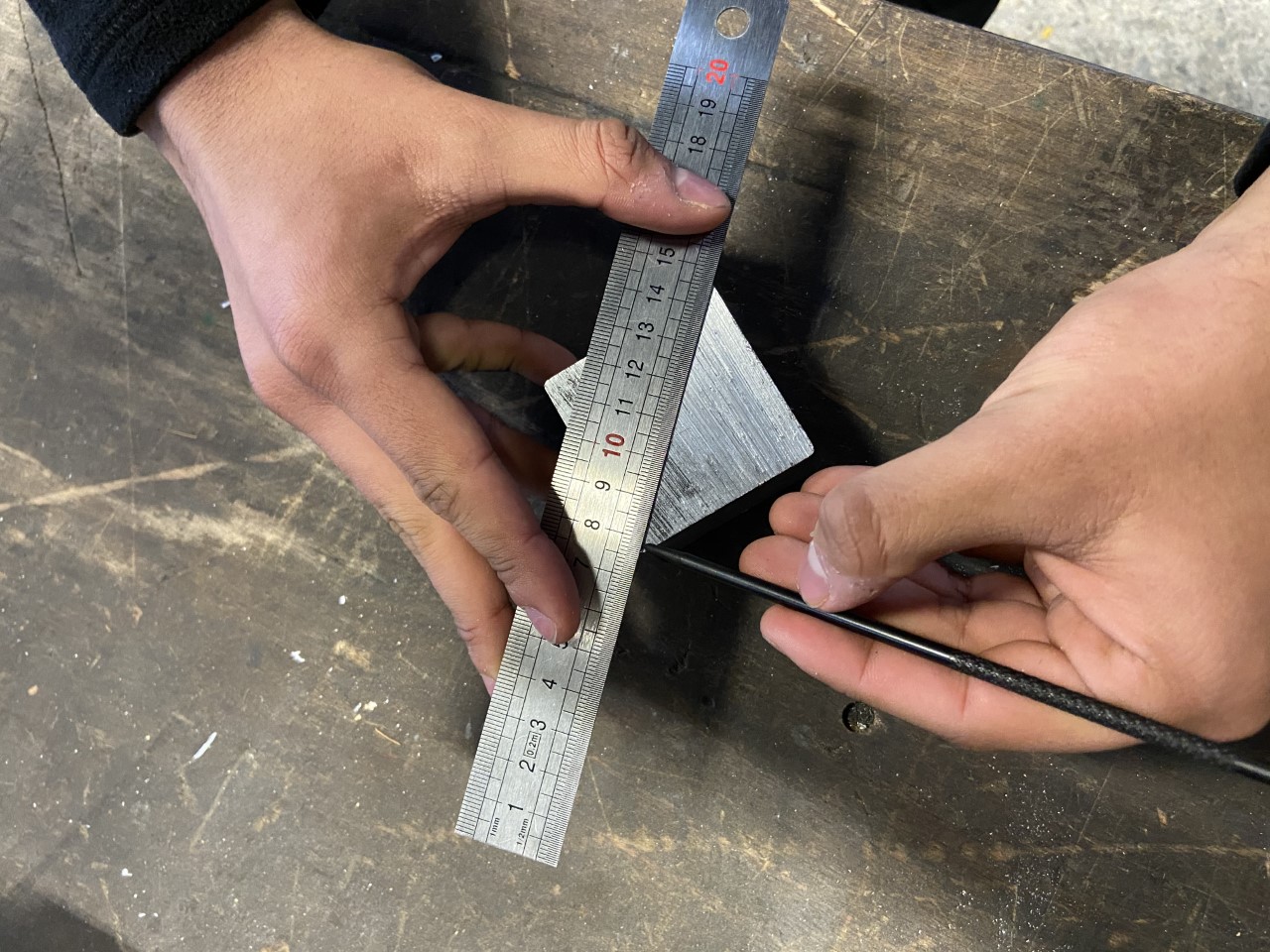

2. Tracer la pièce:file:///U:/TP_percage/

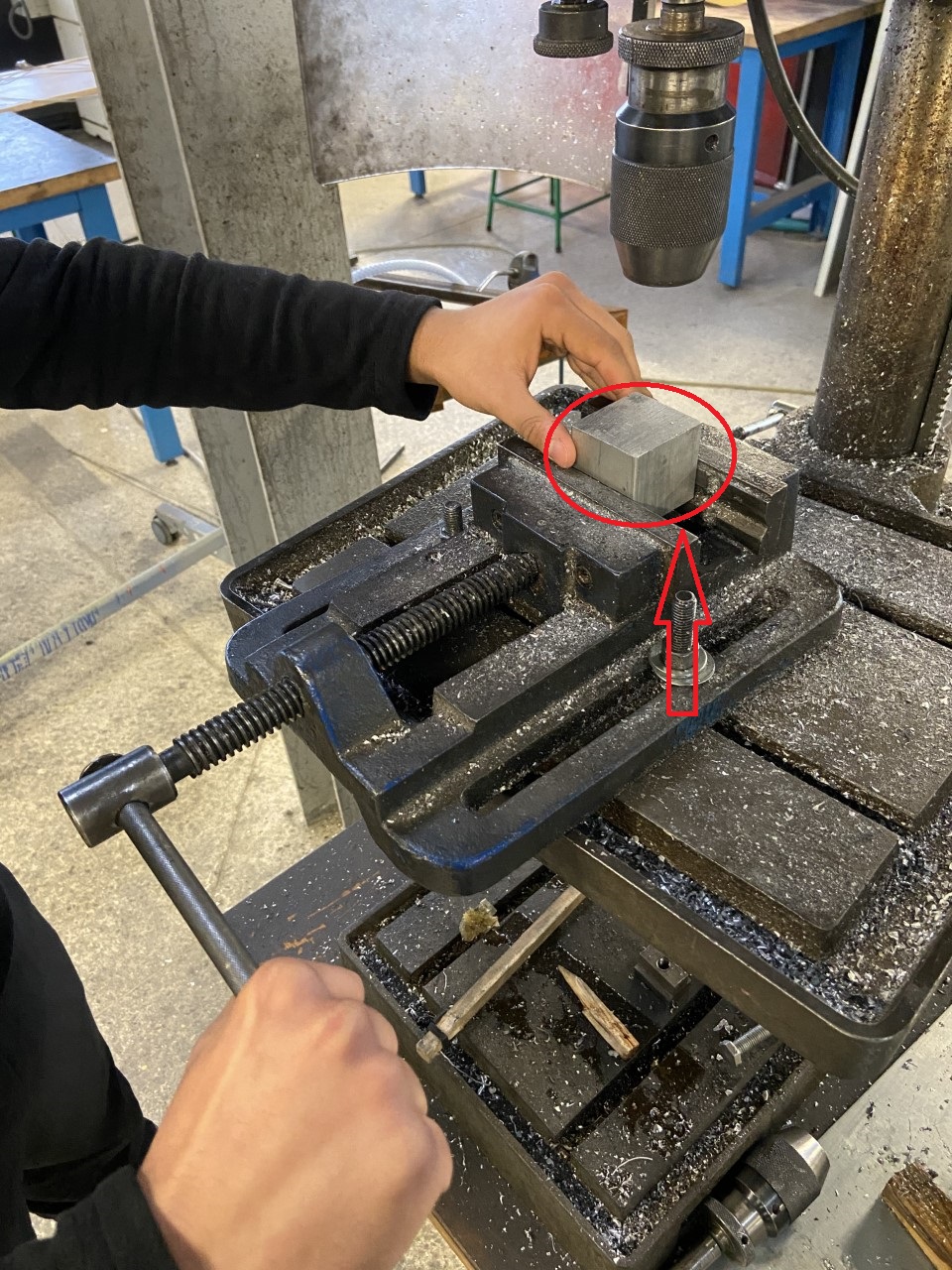

3. Percer deux trous de 6.75 de diamètre( les 2 pièces en meme temps) pour avoir un entraxe identique sur les deux pièces 6.75mm  = diametre nominal - pas de vis ( soustraction)= 8-1.25

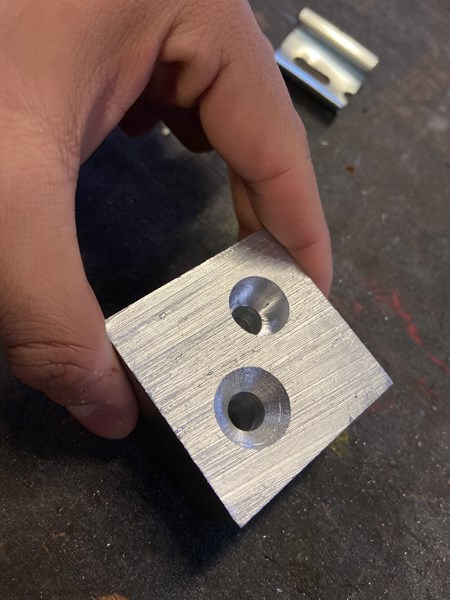

4. Sur la pièce supérieure: -Fraiser le lamage avec la fraise à lamer -Fraiser le fraisurage avec la fraise à fraisurer -Percer les deux trous avec le foret de diamètre 9mm

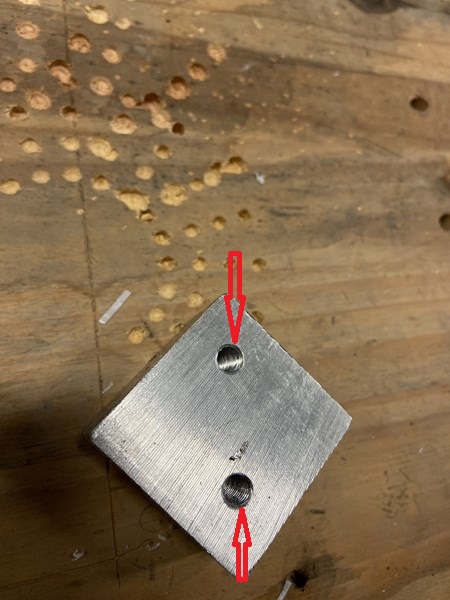

5. Tarauder à 8mm

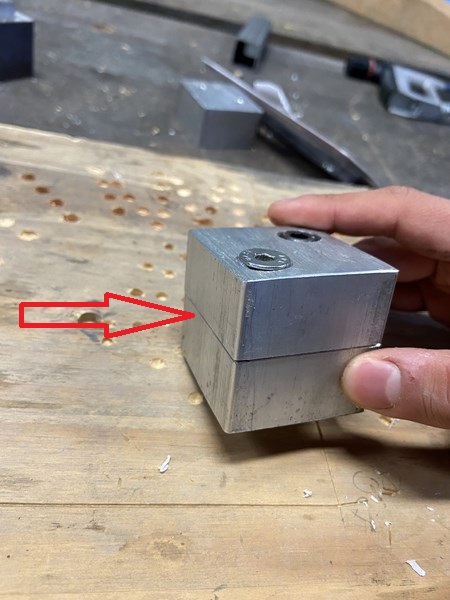

6. Assembler les deux pièces avec la vis CHC et la vis FHC
