I.La mise en position
Le
principe de l'isostatisme est un espace où un
objet reprend toujours la même position par rapport
à un referentiel.
La mise en
position est la création de points de
référence dans un espace avec lesquels la piece doit etre
en contact pour qu'elle ne puisse plus bouger sans quitter un point.

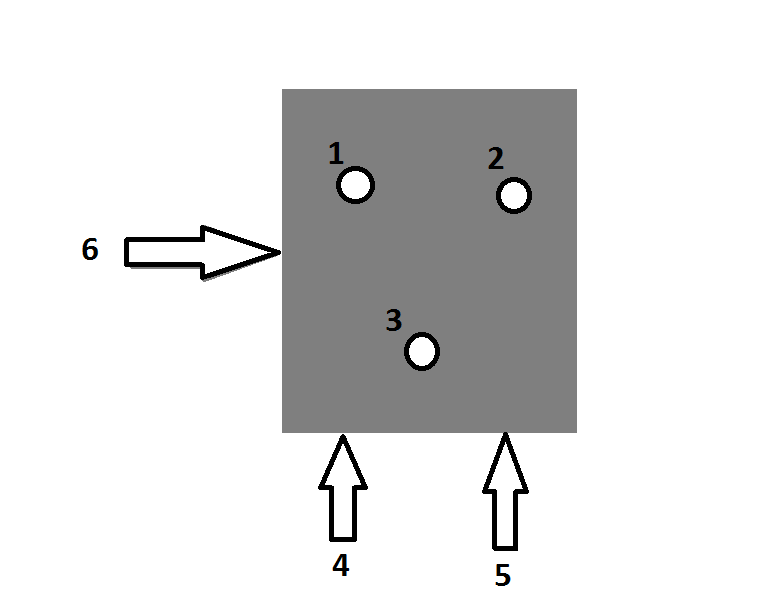

Une
piéce posséde 6 degrès de libertés qui sur
une fraiseuse sont généralement supprimés par un
appui plan (AP), une liaison linéaire rectiligne (LR) et une
butée (B)

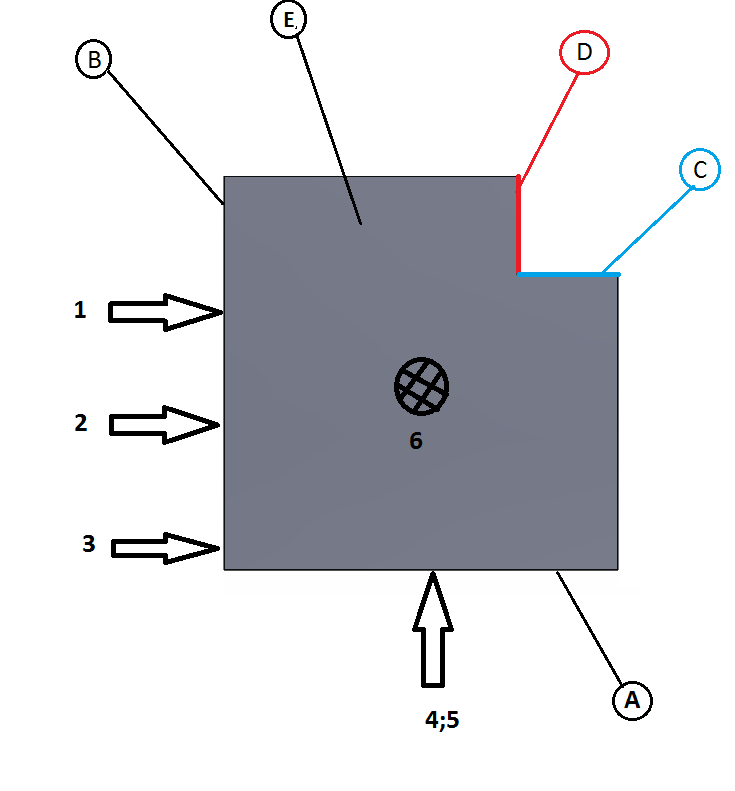

Exemple: Une pièce prismatique sur laquelle ont veut faire un epaulement.
Les faces C et D sont les faces usinées
AP sur B: supprime deux rotations (RZ, RX) et une translation (TY)
LR sur A: supprime une rotation (RY) et une translation (TZ)
B:
supprime une translation (TX)
Permet
la réalisation de surface reliées géometriquement
D est parallèle à B
C est perpendiculaire à B
C est parallèle à A
D est perpendiculaire à A
Permet la réalisation d'une cote fonctionelle selon l'axe X de la surface usinée.
