La mise en position
Le principe de l'isostatisme est un espace où
un objet reprend toujours la même position par rapport
à un referentiel.
La mise en position est la création de
points de référence dans un espace avec lesquels la piece
doit etre en contact pour qu'elle ne puisse plus bouger sans quitter un
point.
Une piéce posséde 6 degrès de libertés qui
sur une fraiseuse sont généralement supprimés par
un appui plan (AP), une liaison linéaire rectiligne (LR) et une
butée (B)

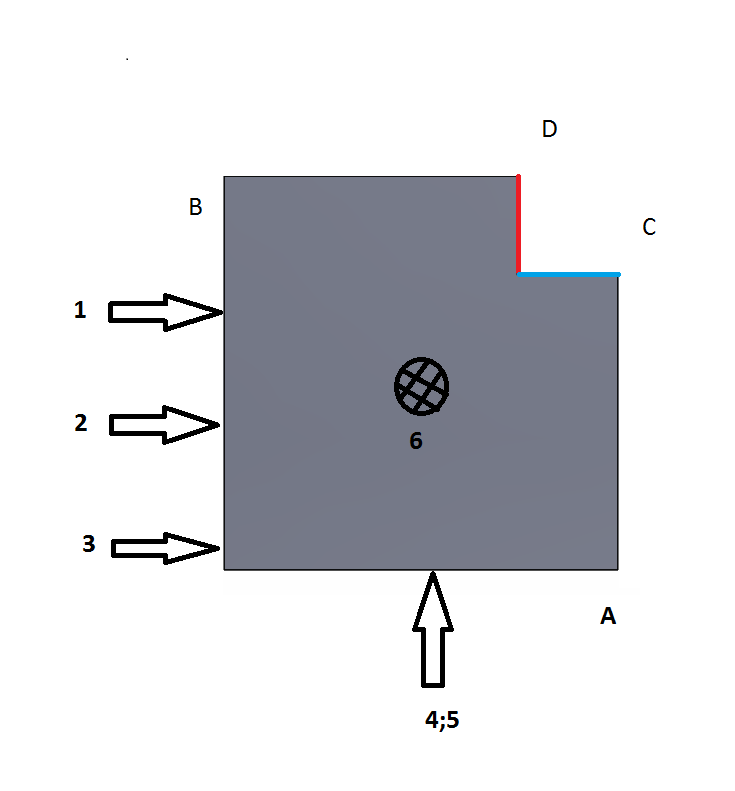

Exemple: Une pièce prismatique sur laquelle ont veut faire un epaulement.
Les faces C et D sont les faces usinées
AP sur B: supprime deux rotations (RZ, RX) et une translation (TY)
Permet la création d'un parralelisme (B//D),
d'une perpendicularité entre (B⊥C) et la
réalisation d'une
côte fabriquée (BD).
LR sur A: supprime une rotation (RY) et une translation (TZ)
Permet la création d'un parralelisme (A//C),
d'une perpandicularité entre (B⊥C) et la
réalisation d'une côte fabriquée (AC)
B: supprime une translation (TX)
Permet la réalisation d'une cote fonctionelle
selon l'axe X de la surface usinée.
